ระบบพลังงานแสงอาทิตย์แบบผูกตารางมาตรฐานมีช่องโหว่ที่สำคัญร่วมกัน เมื่อโครงข่ายไฟฟ้าขัดข้อง พลังงานแสงอาทิตย์จะปิดตัวลงอย่างสมบูรณ์ การปิดระบบโดยเจตนานี้จะป้องกันการจ่ายไฟฟ้ากลับเข้าไปในสายไฟที่ดับ ช่วยปกป้องพนักงานสาธารณูปโภค อย่างไรก็ตาม ระบบจะออกจากสถานที่ของคุณโดยไม่มีไฟฟ้าใช้ในระหว่างที่ไฟฟ้าดับ เทคโนโลยีการสลับโหมดแก้ไขข้อจำกัดนี้โดยการจ่ายพลังงานอย่างต่อเนื่องผ่านการขัดจังหวะของกริด
การจัดการความต่อเนื่องของพลังงานถือเป็นความท้าทายทางเทคนิคที่เข้มงวด การเปลี่ยนระหว่างพลังงานที่ซิงโครไนซ์กับกริดและพลังงานแบตเตอรี่อิสระจำเป็นต้องมีการจับคู่แรงดันไฟฟ้าที่แม่นยำและการซิงโครไนซ์เฟสที่แน่นอน การสลับทางกายภาพอย่างรวดเร็วเป็นสิ่งจำเป็นเพื่อป้องกันความเสียหายของอุปกรณ์และรับรองความปลอดภัยทางไฟฟ้า อินเวอร์เตอร์จะต้องดำเนินการตามขั้นตอนเหล่านี้อย่างไม่มีที่ติภายในมิลลิวินาที
รายละเอียดทางเทคนิคนี้จะตรวจสอบว่าการเปลี่ยนแปลงเหล่านี้เกิดขึ้นได้อย่างไร เราวิเคราะห์ส่วนประกอบฮาร์ดแวร์ที่กำหนดความเร็วในการเปลี่ยนและแสดงวิธีประเมินข้อกำหนดการถ่ายโอน คุณจะได้เรียนรู้การเลือกอุปกรณ์ที่เหมาะสมสำหรับระบบพลังงานที่ยืดหยุ่นและต่อเนื่อง

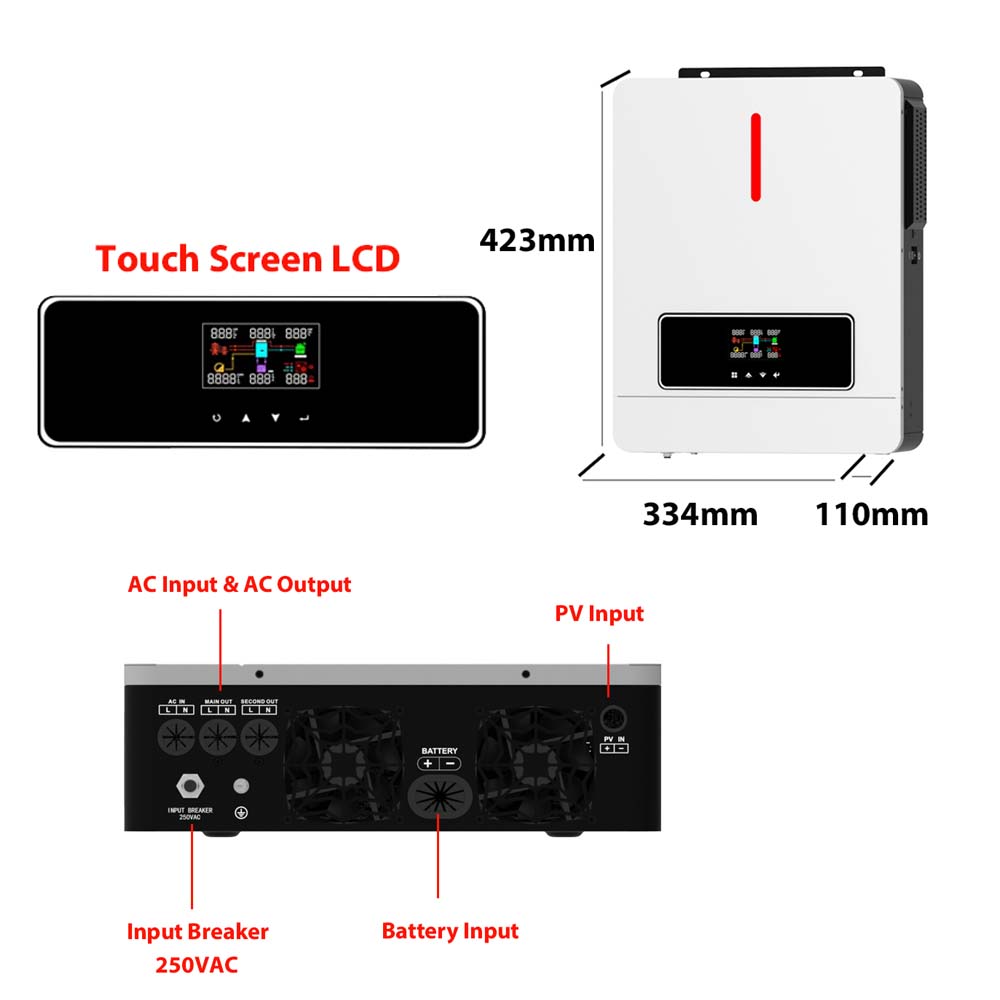

อิน เวอร์เตอร์พลังงานแสงอาทิตย์แบบ On Off Grid ทำงานในโหมดที่แตกต่างกันเพื่อจัดการการไหลของพลังงาน แต่ละโหมดต้องการตรรกะภายในและการกำหนดค่าฮาร์ดแวร์เฉพาะ ระบบจะตรวจสอบสภาวะภายนอกอย่างต่อเนื่องเพื่อกำหนดสถานะการทำงานที่เหมาะสม
ในโหมดผูกกริด อินเวอร์เตอร์จะทำงานขนานกับโครงข่ายสาธารณูปโภค มันทำหน้าที่เป็นแหล่งกระแส อินเวอร์เตอร์จะต้องตรงกับแรงดันไฟฟ้าและความถี่ของกริดอย่างสมบูรณ์ ซึ่งทำได้สำเร็จโดยใช้วงจร Phase-Locked Loop (PLL) PLL จะตรวจสอบการข้ามศูนย์ของรูปคลื่นของกริดอย่างต่อเนื่อง โดยจะปรับออสซิลเลเตอร์ภายในเพื่อจัดแนวกระแสที่ฉีดให้ตรงกับเฟสแรงดันไฟฟ้าของกริด
ตรรกะการไหลของพลังงานจะจัดลำดับความสำคัญของการใช้ในท้องถิ่น ระบบจะส่งพลังงานแสงอาทิตย์ไปยังโหลดไฟฟ้าที่ใช้งานอยู่โดยตรง เราใช้หม้อแปลงกระแส (CTs) ที่ยึดไว้รอบๆ แนวสายไฟฟ้าหลักที่เข้ามาเพื่อวัดปริมาณการใช้ในบ้าน หากการผลิตพลังงานแสงอาทิตย์เกินความต้องการโหลด อินเวอร์เตอร์จะชาร์จแบตเตอรี เมื่อแบตเตอรี่มีความจุเต็ม อินเวอร์เตอร์จะส่งออกพลังงานที่แปลงเป็น DC เป็น AC ส่วนเกินที่เหลือไปยังโครงข่ายไฟฟ้า กระบวนการส่งออกนี้มักจะสร้างเครดิตการวัดแสงสุทธิ
ในเขตอำนาจศาลที่ไม่มีการวัดปริมาณสุทธิ เราจะกำหนดค่าอินเวอร์เตอร์สำหรับการส่งออกเป็นศูนย์ CT จะตรวจสอบสายไฟหลัก และอินเวอร์เตอร์จะควบคุมการผลิตพลังงานแสงอาทิตย์แบบไดนามิกเพื่อให้ตรงกับปริมาณการใช้ในบ้าน เพื่อให้แน่ใจว่าไฟฟ้าจะไหลกลับไปยังสาธารณูปโภคเป็นศูนย์
อินเวอร์เตอร์สมัยใหม่ใช้ตรรกะที่ตั้งโปรแกรมได้และอัลกอริธึมเวลาการใช้งาน (TOU) ซอฟต์แวร์กำหนดลำดับความสำคัญด้านพลังงานตามตารางอัตราสาธารณูปโภค ในช่วงชั่วโมงที่มีอัตราสูงสุด ระบบจะดำเนินการเปลี่ยนเกียร์สูงสุด จะคายประจุพลังงานแบตเตอรี่เพื่อรองรับโหลดในเครื่อง ซึ่งจะช่วยลดการพึ่งพาไฟฟ้ากริดที่มีราคาแพง ในช่วงนอกเวลาเร่งด่วน ระบบจะใช้พลังงานสูงสุดหรือชาร์จแบตเตอรี่จากพลังงานไฟฟ้าราคาถูก อินเวอร์เตอร์จะสลับแบบไดนามิกระหว่างกริดและพลังงานแบตเตอรี่โดยไม่ต้องมีไฟดับ
เมื่อโครงข่ายขัดข้อง อินเวอร์เตอร์จะเข้าสู่โหมดนอกโครงข่าย มันหยุดทำงานเป็นแหล่งจ่ายกระแสและกลายเป็นแหล่งจ่ายแรงดันไฟฟ้า ต้องสร้างและรักษาแรงดันไฟฟ้าและความถี่ไมโครกริดในพื้นที่อย่างเป็นอิสระ
มีความแตกต่างที่ชัดเจนระหว่างการเกาะที่ใช้งานอยู่และสถานะเตรียมพร้อม การแยกเกาะแบบแอคทีฟเกี่ยวข้องกับอินเวอร์เตอร์ที่ก่อตัวเป็นไมโครกริดในพื้นที่ มันจ่ายไฟให้กับแผงสำรองข้อมูลเฉพาะอย่างต่อเนื่อง สถานะสแตนด์บายหมายความว่าอินเวอร์เตอร์จะปิดเอาท์พุต AC โดยสิ้นเชิง มันยังคงสงบนิ่ง โดยเก็บแบตเตอรี่ไว้โดยใช้พลังงานแสงอาทิตย์ จนกว่าโครงข่ายไฟฟ้าจะกลับมา
ในการสร้างไมโครกริด อินเวอร์เตอร์ต้องใช้ออสซิลเลเตอร์อ้างอิงภายใน ใช้การมอดูเลตความกว้างพัลส์ (PWM) เพื่อสังเคราะห์คลื่นไซน์ 60Hz หรือ 50Hz ที่สะอาด วงจรประมวลผลภายในจะสร้างรูปคลื่นนี้โดยไม่มีการอ้างอิงกริดภายนอก การควบคุมแรงดันไฟฟ้าจะต้องเข้มงวดเพื่อป้องกันไฟกะพริบหรือความผิดปกติของอุปกรณ์
การดำเนินงานนอกระบบอาศัยพลังงานสำรองในท้องถิ่นทั้งหมด อินเวอร์เตอร์จะปรับสมดุลความต้องการโหลดแบบไดนามิกโดยใช้อินพุต PV แสงอาทิตย์และการคายประจุแบตเตอรี่ หากมีการเปิดโหลดจำนวนมาก อินเวอร์เตอร์จะดึงกระแสไฟจากแบตเตอรี่เพิ่มขึ้นทันที ระบบจะต้องจัดการการเพิ่มขึ้นของโหลดอย่างกะทันหันเหล่านี้ โดยไม่มีความเฉื่อยไม่สิ้นสุดของโครงข่ายไฟฟ้าเพื่อรักษาแรงดันไฟฟ้าให้คงที่
โหมดบายพาสมีกลไกป้องกันความผิดพลาด ช่วยให้มั่นใจว่าสามารถจ่ายไฟให้กับโหลดได้อย่างต่อเนื่องหากฮาร์ดแวร์อินเวอร์เตอร์ทำงานล้มเหลว ระบบบายพาสใช้สวิตช์โซลิดสเตตภายในหรือสวิตช์หมุนแบบแมนนวลภายนอก
สวิตช์บายพาสภายในเปิดใช้งานโดยอัตโนมัติในระหว่างสภาวะความผิดปกติเฉพาะ หากอินเวอร์เตอร์ประสบกับข้อผิดพลาดภายในที่รุนแรง โหลดเกินอย่างต่อเนื่อง หรือการปิดระบบระบายความร้อน ตรรกะภายในจะทริกเกอร์บายพาส ระบบจะกำหนดเส้นทางไฟ AC ของโครงข่ายขาเข้าโดยตรงไปยังเทอร์มินัลโหลดเอาท์พุต การดำเนินการนี้จะข้ามวงจรการประมวลผลอินเวอร์เตอร์ หม้อแปลง และขั้นตอนกำลังไปโดยสิ้นเชิง
สวิตช์บายพาสภายนอกช่วยให้สามารถบำรุงรักษาด้วยตนเองได้ ช่างเทคนิคสามารถเปลี่ยนการไหลของพลังงานทางกายภาพเพื่อหลีกเลี่ยงอินเวอร์เตอร์โดยสิ้นเชิง ซึ่งช่วยให้แยกได้อย่างปลอดภัย การหมุนเวียนพลังงาน หรือการเปลี่ยนฮาร์ดแวร์โดยสมบูรณ์ โรงงานแห่งนี้จะรักษาพลังงานกริดอย่างต่อเนื่องในขณะที่อุปกรณ์พลังงานแสงอาทิตย์ยังคงถูกตัดพลังงานอย่างปลอดภัย
| โหมดการทำงาน | ฟังก์ชันอินเวอร์เตอร์ | การโต้ตอบระหว่างกริด ลำดับ | ความสำคัญของกำลังไฟหลัก |
|---|---|---|---|
| ตารางผูก (โต้ตอบ) | แหล่งที่มาปัจจุบัน | ซิงโครไนซ์ / ส่งออก | โหลดเฉพาะที่ > แบตเตอรี่ > กริด |
| ออฟกริด (เกาะ) | แหล่งจ่ายแรงดันไฟฟ้า | ถูกตัดการเชื่อมต่อทางกายภาพ | โหลดเฉพาะที่ > แบตเตอรี่ |
| บายพาส (ไม่ปลอดภัย) | ไม่ใช้งาน/ส่งผ่าน | การเชื่อมต่อโดยตรงกับโหลด | กริดพาวเวอร์เท่านั้น |
การทำความเข้าใจวิธีที่ เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์แบบกริดแบบไฮบริด จัดการการเปลี่ยนแปลงเผยให้เห็นความซับซ้อนของอุปกรณ์อิเล็กทรอนิกส์กำลังสมัยใหม่ กระบวนการสับเปลี่ยนเกี่ยวข้องกับการตรวจจับอย่างรวดเร็ว การตัดการเชื่อมต่อทางกายภาพ และการซิงโครไนซ์ที่แม่นยำ
ลำดับการสลับเริ่มต้นด้วยการตรวจจับการสูญเสียกริด อินเวอร์เตอร์จะตรวจสอบการเชื่อมต่อกริดอย่างต่อเนื่องเพื่อหาความผิดปกติ ทริกเกอร์ทางเทคนิค ได้แก่ แรงดันไฟฟ้าตกอย่างรุนแรง การเปลี่ยนความถี่อย่างรวดเร็ว หรือการสูญเสียสัญญาณ AC ของกริดโดยสิ้นเชิง อัลกอริธึมการตรวจจับขั้นสูงใช้อัตราการเปลี่ยนแปลงความถี่ (ROCOF) และการวัดเวคเตอร์ชิฟต์เพื่อระบุความไม่เสถียรของตารางทันที เราเห็นสิ่งนี้ในสนามเมื่อหม้อแปลงท้องถิ่นระเบิด อินเวอร์เตอร์จะตรวจจับแรงดันไฟฟ้าตกก่อนที่ไฟจะกะพริบ
การต่อต้านการเกาะติดเป็นข้อกำหนดด้านกฎระเบียบที่เข้มงวด มาตรฐานเช่น UL 1741 และ IEEE 1547 กำหนดคุณลักษณะด้านความปลอดภัยนี้ เมื่ออินเวอร์เตอร์ตรวจพบความล้มเหลวของกริด จะต้องตัดการเชื่อมต่อภายในเสี้ยววินาที วิธีนี้จะป้องกันไม่ให้อินเวอร์เตอร์จ่ายไฟกลับเข้าสู่โครงข่ายที่ไม่ทำงาน การป้อนกลับก่อให้เกิดความเสี่ยงร้ายแรงต่อไฟฟ้าช็อตต่อเจ้าหน้าที่สาธารณูปโภคที่กำลังซ่อมแซมสายที่กระดก
การตัดการเชื่อมต่อทางกายภาพนั้นอาศัยรีเลย์ถ่ายโอนหรือคอนแทคเตอร์ ส่วนประกอบนี้จะตัดการเชื่อมต่อทางไฟฟ้าระหว่างเอาท์พุตของอินเวอร์เตอร์และโครงข่ายไฟฟ้า ระบบคุณภาพสูงใช้คอนแทคเตอร์ระบบเครื่องกลไฟฟ้าที่แข็งแกร่งซึ่งจับคู่กับส่วนประกอบโซลิดสเตตเพื่อลดส่วนโค้ง
สวิตช์ถ่ายโอนภายในจะอยู่บนแผงวงจรอินเวอร์เตอร์โดยตรง พวกเขาจัดการการเปลี่ยนแปลงสำหรับแผงย่อยเฉพาะ โดยทั่วไปรีเลย์ภายในเหล่านี้จะรองรับกระแสพาสทรู 40A ถึง 60A สวิตช์ถ่ายโอนอัตโนมัติภายนอก (ATS) สามารถรองรับโหลดที่ใหญ่กว่ามาก ATS ตั้งอยู่ระหว่างมิเตอร์ไฟฟ้าหลักและแผงไฟฟ้าหลัก โดยจะตัดการเชื่อมต่อสิ่งอำนวยความสะดวกทั้งหมดจากโครงข่าย ทำให้อินเวอร์เตอร์สามารถจ่ายไฟให้กับทั้งบ้านได้อย่างปลอดภัย
การกลับมาใช้ไฟฟ้าแบบโครงข่ายจำเป็นต้องดำเนินการอย่างระมัดระวัง อินเวอร์เตอร์ไม่สามารถปิดรีเลย์ถ่ายโอนแบบสุ่มสี่สุ่มห้าได้เมื่อแรงดันไฟฟ้าของกริดกลับมา การเชื่อมต่อใหม่นอกเฟสจะทำให้เกิดกระแสไฟฟ้าชั่วคราวขนาดใหญ่ ซึ่งอาจทำลายอินเวอร์เตอร์และทำให้เครื่องใช้ไฟฟ้าภายในบ้านเสียหายได้
ระบบจะเริ่มระยะเวลารอและตรวจสอบอย่างเข้มงวด มาตรฐานด้านกฎระเบียบมักต้องใช้เวลาในการสังเกต 1 นาทีถึง 5 นาที อินเวอร์เตอร์จะตรวจสอบกริดเพื่อให้แน่ใจว่าแรงดันไฟฟ้าและความถี่ยังคงมีเสถียรภาพ วิธีนี้จะป้องกันไม่ให้ระบบเชื่อมต่อใหม่ในระหว่างการสปัตเตอร์กริดเป็นระยะๆ
เมื่อกริดพิสูจน์ความเสถียรแล้ว อินเวอร์เตอร์จะเริ่มการซิงโครไนซ์เฟส ออสซิลเลเตอร์ภายในทำการปรับเปลี่ยนคลื่นไซน์ที่สร้างขึ้นในระดับไมโคร มันจะค่อยๆ เพิ่มความเร็วหรือลดความถี่ลง มันจัดตำแหน่งจุดสูงสุดของรูปคลื่นและจุดตัดศูนย์อย่างสมบูรณ์แบบกับรูปคลื่นของกริด เฉพาะเมื่อเฟสล็อคโดยสมบูรณ์เท่านั้น ตัวควบคุมลอจิกจะส่งสัญญาณเพื่อปิดคอนแทคเตอร์
เมื่อเลือก อินเวอร์เตอร์พลังงานแสงอาทิตย์สำหรับโหลดสำรอง การวัดเวลาการถ่ายโอนจะกำหนดความสามารถของระบบ ความเร็วของการเปลี่ยนแปลงจะเป็นตัวกำหนดว่าอุปกรณ์ประเภทใดที่จะอยู่รอดจากการหยุดทำงานโดยไม่หยุดชะงัก
เวลาในการถ่ายโอนจะวัดความล่าช้าระหว่างการสูญเสียกริดและการฟื้นฟูพลังงานไฟฟ้ากระแสสลับที่จ่ายจากแบตเตอรี่ รูปคลื่นไฟฟ้ากระแสสลับ 60Hz มาตรฐานจะเสร็จสมบูรณ์หนึ่งรอบเต็มทุกๆ 16.6 มิลลิวินาที มาตรฐานอุตสาหกรรมแบ่งเวลาในการถ่ายโอนออกเป็นสองประเภทหลัก
อินเวอร์เตอร์เกรดเครื่องสำรองไฟ (UPS) มีเวลาในการถ่ายโอนต่ำกว่า 10 มิลลิวินาที การเปลี่ยนแปลงนี้เกิดขึ้นน้อยกว่าหนึ่งครึ่งรอบของรูปคลื่นไฟฟ้ากระแสสลับ อินเวอร์เตอร์แหล่งจ่ายไฟฉุกเฉินมาตรฐาน (EPS) โดยทั่วไปจะมีเวลาในการถ่ายโอน 20 มิลลิวินาทีหรือสูงกว่า การเปลี่ยนแปลงที่ช้ากว่านี้ครอบคลุมมากกว่าวงจร AC เต็มรูปแบบ
ช่องว่างพลังงาน 20 มิลลิวินาทีสร้างปัญหาการดำเนินงานที่สำคัญสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน แหล่งจ่ายไฟของคอมพิวเตอร์ส่วนใหญ่มีตัวเก็บประจุภายในซึ่งออกแบบมาเพื่อเก็บประจุประมาณ 15 ถึง 20 มิลลิวินาที หากเวลาถ่ายโอนเกินเวลาค้างนี้ แรงดันไฟฟ้าจะลดลงเหลือศูนย์
คอมพิวเตอร์เดสก์ท็อปจะรีบูตอย่างหนัก เซิร์ฟเวอร์จะยกเลิกการเชื่อมต่อที่ใช้งานอยู่และข้อมูลที่อาจเสียหาย อุปกรณ์ทางการแพทย์อาจทำให้เกิดรหัสความผิดปกติและจำเป็นต้องรีเซ็ตด้วยตนเอง ฮับระบบอัตโนมัติในบ้านอัจฉริยะอาจขาดการเชื่อมต่อกับเครือข่าย การประเมินอินเวอร์เตอร์จำเป็นต้องจับคู่เวลาถ่ายโอนกับความไวเฉพาะของโหลดสำรองที่ต้องการ หากคุณใช้งานโฮมออฟฟิศหรือเซิร์ฟเวอร์ที่สำคัญ ต้องใช้เวลาถ่ายโอนต่ำกว่า 10 มิลลิวินาที
การเปลี่ยนโหมดถือเป็นความท้าทายอย่างมากเมื่อมีภาระงานหนักของมอเตอร์ทำงาน คอมเพรสเซอร์ HVAC ปั๊มบ่อ และเครื่องมือไฟฟ้าขนาดใหญ่ต้องใช้กระแสไหลเข้าขนาดใหญ่เพื่อสตาร์ท สิ่งนี้เรียกว่าแอมป์โรเตอร์แบบล็อค (LRA) LRA สามารถสูงกว่า Running Load Amps (RLA) ได้ห้าถึงเจ็ดเท่า
เมื่อกริดลดลง อินเวอร์เตอร์จะต้องจ่ายกระแสไฟกระชากทันทีเพื่อให้มอเตอร์หมุนต่อไป หากมอเตอร์หยุดทำงานระหว่างการเปลี่ยนผ่าน มอเตอร์จะต้องการ LRA เต็มจากอินเวอร์เตอร์ คุณต้องประเมินพิกัดเอาท์พุตต่อเนื่องเทียบกับพิกัดไฟกระชากสูงสุดในโหมดนอกกริด อินเวอร์เตอร์อาจจ่ายไฟต่อเนื่อง 5kW แต่ต้องมีพิกัดไฟกระชาก 10kW เป็นเวลา 5 วินาทีจึงจะเปลี่ยนปั๊มบ่อทำงานได้สำเร็จ
เรามักจะติดตั้งซอฟต์สตาร์ทเตอร์บนหน่วย HVAC เพื่อลดความต้องการการไหลเข้านี้ ชุดซอฟต์สตาร์ทจะค่อยๆ เพิ่มแรงดันไฟฟ้า โดยจะตัด LRA สูงสุดถึง 60% การปรับเปลี่ยนนี้ช่วยปกป้องส่วนประกอบของอินเวอร์เตอร์และป้องกันไม่ให้ BMS ของแบตเตอรี่กระตุ้นให้เกิดการปิดระบบกระแสไฟเกินในระหว่างการเปลี่ยนแปลง
| ประเภทอุปกรณ์ | ความทนทานต่อช่องว่าง พลังงาน | เวลาถ่ายโอนที่แนะนำ | โหมดความล้มเหลวที่ อาจเกิดขึ้น |
|---|---|---|---|
| คอมพิวเตอร์ตั้งโต๊ะ / เซิร์ฟเวอร์ | ต่ำ (รอ 15ms) | < 10ms (เกรดยูพีเอส) | รีบูตอย่างหนัก ข้อมูลเสียหาย |
| อุปกรณ์การแพทย์ (CPAP, จอภาพ) | ต่ำ | < 10ms (เกรดยูพีเอส) | รหัสข้อผิดพลาดการปิดเครื่อง |
| ไฟ LED | ปานกลาง | < 20ms (เกรดกำไรต่อหุ้น) | การสั่นไหวที่มองเห็นได้ |
| HVAC / ปั๊มน้ำบาดาล | สูง | < 50ms | มอเตอร์แผงลอย ความต้องการพุ่งสูง |
แม้จะมีระบบอัตโนมัติขั้นสูง อินเวอร์เตอร์แบบออนออฟกริด ยัง ต้องการความสามารถในการแทนที่ด้วยตนเอง การทำความเข้าใจโปรโตคอลทั้งสองช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและขั้นตอนการบำรุงรักษาที่เหมาะสม
ระบบไฮบริดสมัยใหม่จัดการการเปลี่ยนผ่านทั้งหมดผ่านตัวควบคุมลอจิกออนบอร์ด กระบวนการอัตโนมัติไม่ต้องการการแทรกแซงจากมนุษย์ เซ็นเซอร์แรงดันไฟฟ้าตรวจจับไฟดับ บอร์ดลอจิกจะทริกเกอร์รีเลย์ถ่ายโอน DSP (ตัวประมวลผลสัญญาณดิจิตอล) จะเปลี่ยนระยะกำลังจากแหล่งกระแสไปเป็นโหมดแหล่งแรงดันไฟฟ้า ระบบจัดการแบตเตอรี่จะเพิ่มกระแสคายประจุ ลำดับทั้งหมดนี้ดำเนินการในหน่วยมิลลิวินาที โดยให้พลังงานอย่างต่อเนื่องแก่ผู้ใช้
การสลับด้วยตนเองยังคงเป็นคุณสมบัติบังคับสำหรับการบำรุงรักษาระบบ ช่างเทคนิคต้องทำการอัปเดตเฟิร์มแวร์ แก้ไขปัญหาข้อผิดพลาดในการเดินสายไฟ หรือเปลี่ยนส่วนประกอบที่เสื่อมสภาพ การตัดการเชื่อมต่อด้วยตนเองช่วยให้บุคลากรสามารถตัดการเชื่อมต่ออินเวอร์เตอร์ได้โดยไม่ทำให้แผงไฟฟ้าหลักของโรงงานลดลง
การดำเนินการวงจรไฟฟ้าด้วยตนเองอย่างปลอดภัยต้องใช้ขั้นตอนทีละขั้นตอนที่เข้มงวด การจัดลำดับที่ไม่ถูกต้องทำให้เกิดอันตรายจากไฟ DC อาร์ค และทำให้ตัวเก็บประจุภายในเสียหาย ปฏิบัติตามลำดับมาตรฐานนี้:
การออกแบบระบบที่ไม่เหมาะสมจะช่วยลดประโยชน์ของเวลาการถ่ายโอนที่รวดเร็ว การใช้ระบบไฮบริดต้องปฏิบัติตามรหัสทางไฟฟ้าและการจับคู่ส่วนประกอบอย่างเข้มงวด
ข้อเสียทางสถาปัตยกรรมจะกำหนดกระบวนการติดตั้ง การกำหนดเส้นทางโหลดสิ่งอำนวยความสะดวกทั้งหมดผ่านสวิตช์ถ่ายโอนภายในของอินเวอร์เตอร์มักไม่สามารถทำได้ รีเลย์ภายในส่วนใหญ่มีขีดจำกัดกระแสการส่งผ่านที่เข้มงวด โดยทั่วไปจะต่อยอดที่ 50A หรือ 60A แผงหลักที่อยู่อาศัยมาตรฐานทำงานที่ 200A
การพยายามส่งกระแสไฟ 200A ผ่านรีเลย์ 50A จะทำให้คอนแทคเตอร์ละลายและอินเวอร์เตอร์เสียหาย ดังนั้นจึงจำเป็นต้องติดตั้งแผงย่อยสำหรับโหลดวิกฤตโดยเฉพาะ ช่างไฟฟ้าจะย้ายวงจรสำคัญจากแผงหลักไปยังแผงย่อยนี้ อินเวอร์เตอร์จ่ายไฟให้กับแผงย่อยเท่านั้น สถาปัตยกรรมนี้ป้องกันการโอเวอร์โหลดของระบบระหว่างที่ไฟดับ และช่วยให้มั่นใจว่าอินเวอร์เตอร์จะอยู่ภายในขีดจำกัดความร้อน
เมื่ออินเวอร์เตอร์ตัดการเชื่อมต่อจากโครงข่าย มักจะต้องสร้างพันธะที่เป็นกลางถึงกราวด์ใหม่เพื่อให้เป็นไปตามรหัสทางไฟฟ้า และให้แน่ใจว่าเบรกเกอร์จะตัดการทำงานระหว่างเกิดข้อผิดพลาด อินเวอร์เตอร์ระดับไฮเอนด์มีรีเลย์เชื่อมต่อ NG ภายในที่จะปิดโดยอัตโนมัติเมื่อกริดลดลงและเปิดเมื่อไฟฟ้าของกริดกลับมา การไม่คำนึงถึงสิ่งนี้ระหว่างการติดตั้งทำให้เกิดค่าความเป็นกลางลอยตัว ซึ่งทำให้เกิดความผันผวนของแรงดันไฟฟ้าที่ไม่แน่นอนและทำให้เครื่องใช้ไฟฟ้าที่มีความละเอียดอ่อนเสียหาย
ปัญหาคอขวดของแบตเตอรี่ถือเป็นความเสี่ยงหลักในการใช้งาน อินเวอร์เตอร์สามารถจ่ายไฟกระชากในโหมดนอกกริดได้มากเท่าที่แบตเตอรีอนุญาตเท่านั้น แบตเตอรี่ลิเธียมทุกก้อนมีระบบจัดการแบตเตอรี่ (BMS) BMS บังคับใช้ขีดจำกัดการปล่อยประจุทันทีที่เข้มงวดเพื่อป้องกันการหนีความร้อน
หากคุณติดตั้งอินเวอร์เตอร์ขนาด 8kW แต่จับคู่กับแบตเตอรี่ก้อนเดียวซึ่งมี BMS จำกัดการคายประจุไว้ที่ 100A ที่ 48V (4.8kW) ระบบจะล้มเหลวในระหว่างการเปลี่ยนแปลงโหลดจำนวนมาก อินเวอร์เตอร์จะพยายามดึงพลังงาน 8kW BMS จะตรวจจับเหตุการณ์กระแสไฟเกิน และแบตเตอรี่จะปิดตัวลง คุณต้องกำหนดขนาดความสามารถในการคายประจุรวมของแบตเตอรีให้ตรงกันหรือเกินกว่าพิกัดไฟกระชากสูงสุดของอินเวอร์เตอร์ เราใช้สายเคเบิลสื่อสารแบบวงปิดระหว่างอินเวอร์เตอร์และ BMS เพื่อให้แน่ใจว่าขีดจำกัดเหล่านี้จะซิงค์โดยอัตโนมัติ
การจัดซื้อฮาร์ดแวร์ที่ไม่เป็นไปตามข้อกำหนดจะมีความเสี่ยงทางกฎหมายและทางการเงินอย่างมาก บริษัทสาธารณูปโภคจะควบคุมอุปกรณ์ที่เชื่อมต่อกับโครงข่ายของตนอย่างเคร่งครัด อินเวอร์เตอร์ต้องมีใบรับรองที่ถูกต้องจึงจะผ่านการตรวจสอบการเชื่อมต่อโครงข่าย
มองหาใบรับรอง UL 1741 SA (ภาคผนวก A) หรือ SB (ภาคผนวก B) มาตรฐานเหล่านี้ตรวจสอบความสามารถในการป้องกันการจ่ายออกของอินเวอร์เตอร์และฟังก์ชันรองรับกริดขั้นสูง การปฏิบัติตามมาตรฐาน IEEE 1547 ถือเป็นข้อบังคับในเขตอำนาจศาลหลายแห่ง การติดตั้งฮาร์ดแวร์ที่ไม่ผ่านการรับรองส่งผลให้การตรวจสอบล้มเหลว ข้อตกลงการเชื่อมต่อโครงข่ายที่ถูกปฏิเสธ และอาจต้องเสียค่าปรับจากผู้ให้บริการสาธารณูปโภค
ตอบ: อินเวอร์เตอร์แบบออนกริดมาตรฐานจะปิดการทำงานโดยสิ้นเชิงในระหว่างที่ไฟฟ้าดับ เพื่อป้องกันการป้อนกลับที่เป็นอันตรายในสายไฟ รุ่น On Off Grid (ไฮบริด) มีสวิตช์ถ่ายโอนภายใน พวกเขาแยกตัวเองออกจากโครงข่ายที่ไม่ทำงาน และใช้พลังงานแบตเตอรี่เพื่อให้โหลดในพื้นที่ทำงานอย่างปลอดภัยในระหว่างไฟดับ
ตอบ: โมเดลไฮบริดคุณภาพสูงจะดำเนินการเปลี่ยนผ่านภายในเวลาไม่ถึง 10 ถึง 20 มิลลิวินาที ความเร็วในการเปลี่ยนที่รวดเร็วนี้เร็วพอที่จะทำให้คอมพิวเตอร์เดสก์ท็อป เราเตอร์เครือข่าย และไฟส่องสว่างในครัวเรือนทำงานโดยไม่มีการหยุดชะงัก การกะพริบ หรือการเริ่มต้นใหม่อย่างหนักที่เห็นได้ชัดเจน
ตอบ: โหมดบายพาสเป็นคุณสมบัติที่ไม่ปลอดภัยที่จะจ่ายไฟจากโครงข่ายไฟฟ้าขาเข้าไปยังแผงไฟฟ้าของบ้านโดยตรง โดยจะเลี่ยงผ่านอุปกรณ์อิเล็กทรอนิกส์ภายในของอินเวอร์เตอร์โดยสิ้นเชิง ช่วยให้มั่นใจได้ถึงการจ่ายไฟให้กับโหลดของคุณอย่างต่อเนื่อง หากฮาร์ดแวร์อินเวอร์เตอร์ทำงานล้มเหลว โหลดเกิน หรือต้องมีการบำรุงรักษาด้วยตนเองโดยช่างเทคนิค
ตอบ: เริ่มต้นการปิดระบบซอฟต์แวร์ก่อน หมุนสวิตช์พลังงานแสงอาทิตย์ DC ไปที่ตำแหน่ง OFF ปิดเบรกเกอร์แบตเตอรี่ สุดท้ายให้ปิดการปลดการเชื่อมต่อ AC ไปที่ OFF รอห้านาทีเพื่อให้ตัวเก็บประจุไฟฟ้าแรงสูงภายในคายประจุ ย้อนกลับลำดับที่แน่นอนนี้เพื่อเปิดระบบอีกครั้งอย่างปลอดภัย
ตอบ: ขึ้นอยู่กับอัตราเอาต์พุต AC ต่อเนื่องของอินเวอร์เตอร์และขีดจำกัดแอมแปร์พาสทรูภายใน อินเวอร์เตอร์สำหรับที่พักอาศัยส่วนใหญ่ต้องการแผงย่อยสำหรับโหลดวิกฤตโดยเฉพาะ การสำรองข้อมูลทั้งบ้านอย่างแท้จริงมักจะต้องมีอินเวอร์เตอร์หลายตัวซ้อนกันขนานกัน และติดตั้งสวิตช์ถ่ายโอนอัตโนมัติ (ATS) ภายนอกเพื่อรองรับโหลด 200A
ตอบ: อินเวอร์เตอร์จะตรวจสอบการเชื่อมต่อไฟฟ้าอย่างต่อเนื่องเพื่อให้แรงดันไฟฟ้าและความถี่คงที่ เมื่อตรวจสอบเสถียรภาพของโครงข่ายตามระยะเวลาที่กำหนด ซึ่งปกติแล้วจะใช้เวลาประมาณ 1 ถึง 5 นาที ระบบจะซิงโครไนซ์รูปคลื่นไฟฟ้ากระแสสลับภายในกับโครงข่าย และปิดรีเลย์ถ่ายโอนเพื่อเชื่อมต่อใหม่
ตอบ: อินเวอร์เตอร์ไฮบริดสมัยใหม่หลายรุ่นมีรีเลย์ถ่ายโอนในตัวที่ออกแบบมาสำหรับการสำรองข้อมูลแผงย่อยโดยเฉพาะ อย่างไรก็ตาม หากคุณต้องการสำรองข้อมูลแผงไฟฟ้าหลักทั้งหมด คุณจะต้องมีสวิตช์ถ่ายโอนอัตโนมัติภายนอกหรือเกตเวย์พลังงานอัจฉริยะเฉพาะทางเพื่อจัดการกับกระแสไฟที่สูงขึ้นได้อย่างปลอดภัย
