การออกแบบสตริง PV ไม่ใช่การคำนวณแบบคงที่ เป็นการปรับสมดุลแบบไดนามิกที่กำหนดโดยสภาวะสุดขั้วของสภาพแวดล้อม ความผันผวนของรังสี และขีดจำกัดการปฏิบัติงานเฉพาะของอินเวอร์เตอร์ของคุณ การตีความความแตกต่างระหว่างแรงดันไฟฟ้าอินพุต PV สูงสุดสัมบูรณ์และช่วงการทำงานของ MPPT ที่เหมาะสมมักส่งผลให้ระบบมีประสิทธิภาพต่ำกว่าปกติ เวลาเริ่มต้นทำงานล่าช้า หรือเกิดความล้มเหลวของฮาร์ดแวร์อย่างรุนแรงในระหว่างเหตุการณ์สภาพอากาศหนาวเย็น การออกแบบแผงโซลาร์เซลล์ที่ยืดหยุ่นจำเป็นต้องปฏิบัติตามข้อกำหนดแรงดันไฟฟ้า MPPT ของอินเวอร์เตอร์ไม่ใช่เป็นเพียงคำแนะนำ แต่เป็นขอบเขตทางสถาปัตยกรรมที่เข้มงวด คุณต้องปรับค่าสัมประสิทธิ์อุณหภูมิของโมดูลและการเปลี่ยนแปลงการฉายรังสีให้สอดคล้องกับช่วง MPPT เพื่อให้แน่ใจว่าผลผลิตสูงสุดและอายุการใช้งานของฮาร์ดแวร์ยาวนาน ความล้มเหลวในสนามมักเกิดจากการเพิกเฉยต่อขอบเขตเหล่านี้ เราจะตรวจสอบวิธีการกำหนดขนาดสายให้เหมาะสมเพื่อให้สามารถอยู่รอดได้ในสภาพอากาศหนาวเย็นในฤดูหนาว ในขณะที่ยังคงรักษาผลผลิตสูงสุดในช่วงคลื่นความร้อนในฤดูร้อน

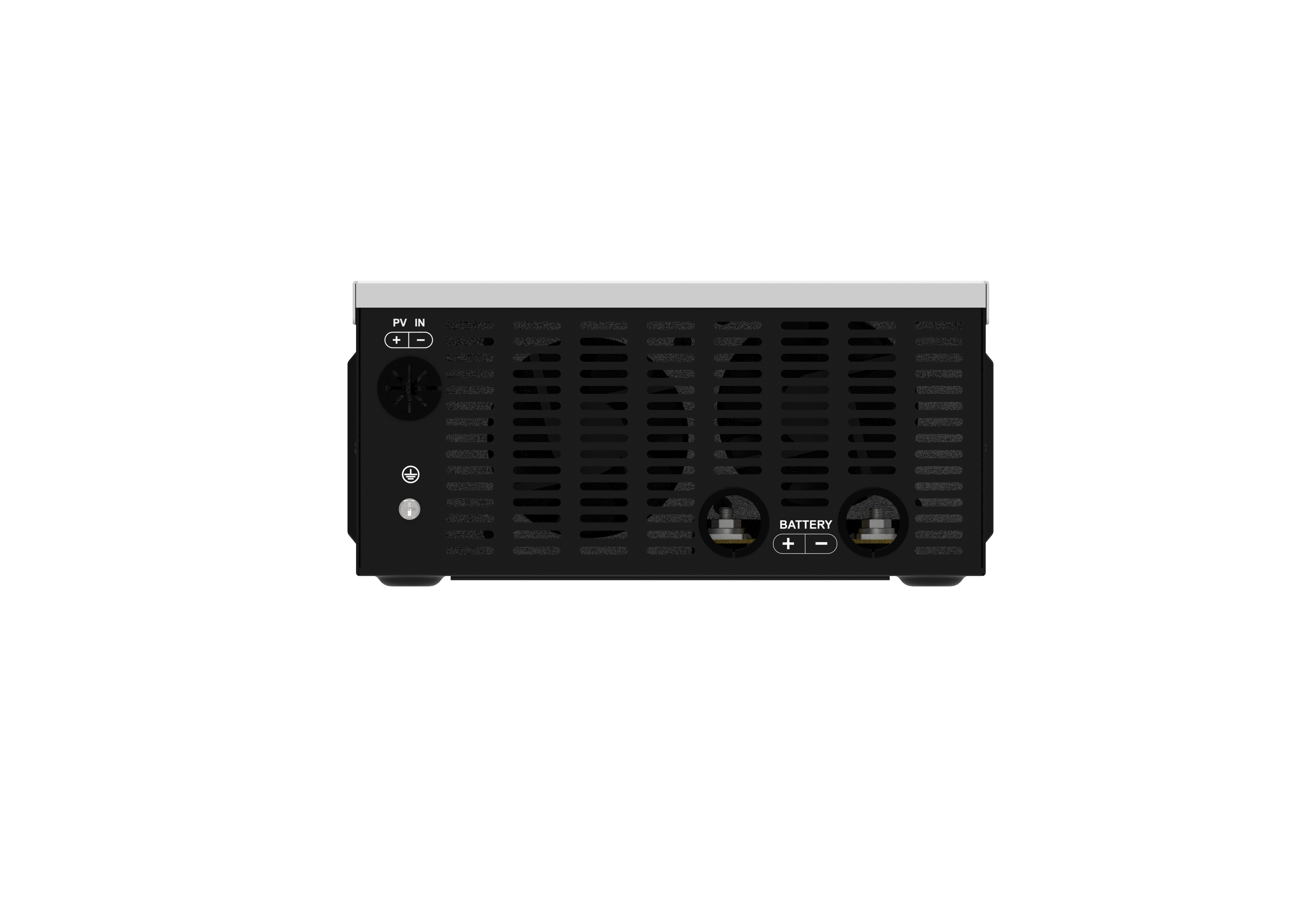

ผู้ซื้อมักจะสับสนระหว่างพิกัดแรงดันไฟฟ้าสูงสุดกับช่วงการทำงานที่เหมาะสมที่สุด ความเข้าใจผิดนี้นำไปสู่ความยาวของสตริงที่ไม่ตรงกัน ทำให้เกิดความเครียดจากความร้อนอย่างรุนแรงต่อส่วนประกอบภายใน คุณต้องแยกขีดจำกัดด้านความปลอดภัยที่เข้มงวดออกจากหน้าต่างประสิทธิภาพเพื่อออกแบบอาร์เรย์ที่มีประสิทธิภาพ ที่ได้รับการออกแบบอย่างดี เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์ MPPT อาศัยขนาดสายที่แม่นยำเพื่อให้ทำงานได้อย่างปลอดภัยและมีประสิทธิภาพตลอดอายุการใช้งานที่ตั้งใจไว้
แรงดันไฟฟ้าอินพุต PV สูงสุดแสดงถึงขีดจำกัดทางกายภาพสัมบูรณ์ โดยจะกำหนดแรงดันไฟฟ้าสูงสุดที่ส่วนประกอบภายในของอินเวอร์เตอร์สามารถรองรับได้ ตัวเก็บประจุ ทรานซิสเตอร์สองขั้วแบบหุ้มฉนวน (IGBT) และกลไกการสลับจะรักษาความเสียหายถาวรหากแรงดันไฟฟ้าเกินเกณฑ์นี้ คุณต้องถือว่าตัวเลขนี้เป็นเพดานแข็ง เมื่อคุณดันแรงดันไฟฟ้าผ่านจุดพังทลายของไดอิเล็กทริกของตัวเก็บประจุภายใน ฮาร์ดแวร์จะล้มเหลวทันที
แรงดันไฟฟ้าอินพุตเกินขีดจำกัดจะทำให้การรับประกันของผู้ผลิตเป็นโมฆะทันที จะทำให้เกิดข้อผิดพลาดด้านแรงดันไฟฟ้าเกินทันที ในกรณีที่รุนแรงจะก่อให้เกิดอันตรายจากไฟไหม้อย่างมาก สภาพอากาศหนาวเย็นทำให้แรงดันไฟฟ้าของแผงเพิ่มขึ้น สายไฟที่ทำงานอย่างปลอดภัยในฤดูร้อนสามารถทำลายอินเวอร์เตอร์ได้อย่างง่ายดายในช่วงฤดูหนาว คุณต้องคำนวณขีดจำกัดนี้โดยใช้อุณหภูมิต่ำสุดในอดีตที่บันทึกไว้สำหรับไซต์เฉพาะของคุณ อย่าพึ่งพาหมายเลขเงื่อนไขการทดสอบมาตรฐาน (STC) เพื่อกำหนดความยาวสายอักขระที่ปลอดภัยสูงสุดของคุณ
ผู้ติดตั้งมักจะพยายามเพิ่มจำนวนแผงบนสายเดี่ยวให้มากที่สุดเพื่อประหยัดค่าใช้จ่ายในการเดินสายไฟที่บ้าน การปฏิบัตินี้ทำให้เหลือพื้นที่เหลือเป็นศูนย์สำหรับความผิดปกติของอุณหภูมิ หากอินเวอร์เตอร์ของคุณมีอินพุตสูงสุด 500V และแรงดันไฟฟ้าสตริงสภาพอากาศหนาวเย็นที่คำนวณไว้สูงถึง 495V แสดงว่าคุณทำงานใกล้กับขอบมากเกินไป กริดผันผวนอย่างกะทันหันหรือเช้าที่เย็นผิดปกติจะทำให้ระบบเกินขีดจำกัด
ช่วงแรงดันไฟฟ้าปฏิบัติการ MPPT กำหนดย่านความถี่ประสิทธิภาพเฉพาะ ภายในหน้าต่างนี้ อัลกอริธึมการติดตามจุดกำลังสูงสุดจะค้นหากำลังไฟฟ้าที่เหมาะสมที่สุดได้สำเร็จ อัลกอริธึมจะปรับความต้านทานอย่างต่อเนื่องเพื่อล็อคเข้ากับกำลังไฟสูงสุด ต้องใช้แรงดันไฟฟ้าขาเข้าเพื่อให้อยู่ภายในช่วงที่กำหนดเพื่อให้ทำงานได้อย่างถูกต้อง อินเวอร์เตอร์สมัยใหม่ส่วนใหญ่ใช้วิธี "รบกวนและสังเกต" โดยเปลี่ยนแรงดันไฟฟ้าเล็กน้อยและวัดกระแสผลลัพธ์เพื่อค้นหาจุดกำลังไฟฟ้าสูงสุดสัมบูรณ์
ประสิทธิภาพจะลดลงอย่างรวดเร็วเมื่อแรงดันไฟฟ้าตกนอกย่านความถี่นี้ อินเวอร์เตอร์อาจยังคงทำงานอย่างปลอดภัยต่ำกว่าขีดจำกัดสูงสุดที่แน่นอน แต่จะไม่ได้รับพลังงานที่เหมาะสมที่สุด ขอบเขตล่างแสดงถึงแรงดันไฟฟ้าขั้นต่ำที่จำเป็นสำหรับการติดตามแบบแอ็คทีฟ สิ่งนี้แตกต่างจากแรงดันไฟฟ้าเริ่มต้น หากแรงดันไฟฟ้าของสายลดลงต่ำกว่าขีดจำกัด MPPT ที่ต่ำกว่านี้ในช่วงวันฤดูร้อน การผลิตจะลดลง อินเวอร์เตอร์เลิกพยายามปรับเส้นโค้งให้เหมาะสมและปรับกำลังไฟฟ้าพื้นฐานที่สามารถดึงได้
การทำงานนอกกรอบเวลาที่เหมาะสมยังบังคับให้ตัวแปลงบั๊กทำงานหนักขึ้นอีกด้วย เมื่อแรงดันไฟฟ้ากระแสตรงขาเข้าต่ำเกินไป อินเวอร์เตอร์จะต้องเพิ่มแรงดันไฟฟ้าอย่างมากเพื่อให้ตรงกับเอาต์พุต AC หรือแรงดันไฟฟ้าในการชาร์จแบตเตอรี่ที่ต้องการ การยกของหนักนี้ทำให้เกิดความร้อนส่วนเกิน ซึ่งนำไปสู่การควบคุมความร้อนและลดประสิทธิภาพโดยรวม
แรงดันไฟฟ้าเริ่มต้นคือเกณฑ์ขั้นต่ำที่จำเป็นในการปลุกอินเวอร์เตอร์ แสงแดดยามเช้าจะค่อยๆ สร้างแรงดันไฟฟ้าในอาร์เรย์ เมื่อสตริงถึงเกณฑ์การเริ่มต้นระบบ รีเลย์ภายในจะคลิก อินเวอร์เตอร์เริ่มประมวลผลไฟ DC อย่างไรก็ตาม แรงดันไฟฟ้าเริ่มต้นไม่ได้รับประกันการแปลงพลังงานอย่างมีประสิทธิภาพ หมายความว่าโปรเซสเซอร์มีพลังงานเพียงพอในการบูตและเริ่มตรวจสอบฟีดที่เข้ามา
แรงดันไฟฟ้าที่กำหนดแสดงถึงจุดปฏิบัติการเป้าหมาย ที่แรงดันไฟฟ้าเฉพาะนี้ อินเวอร์เตอร์จะได้รับประสิทธิภาพการแปลง DC เป็น AC สูงสุด คุณควรออกแบบความยาวของสายอักขระเพื่อให้แรงดันไฟฟ้าในการทำงานโดยเฉลี่ยใกล้เคียงกับพิกัดที่ระบุนี้ การดันแรงดันไฟฟ้าจนถึงขีดจำกัดสูงสุดที่แน่นอนจะบังคับให้อินเวอร์เตอร์ทำงานหนักขึ้น มันทำให้เกิดความร้อนส่วนเกิน การรักษาแรงดันไฟฟ้า PV อย่างปลอดภัยให้อยู่ภายในขีดจำกัดสูงสุดและใกล้กับพิกัดที่กำหนดจะช่วยป้องกันการควบคุมปริมาณความร้อน ช่วยยืดอายุฮาร์ดแวร์ได้อย่างมาก
ตัวอย่างเช่น หากอินเวอร์เตอร์มีอินพุตสูงสุด 600V แรงดันไฟฟ้าเริ่มต้นที่ 120V และแรงดันไฟฟ้าปกติที่ 360V เป้าหมายของคุณคือการออกแบบสายไฟที่มีกระแสไฟประมาณ 360V ในช่วงอุณหภูมิการทำงานมาตรฐาน สิ่งนี้จะช่วยลดภาระงานในการแปลงให้เหลือน้อยที่สุด ทำให้ส่วนประกอบภายในเย็นลงและเพิ่มการเก็บเกี่ยวพลังงานของคุณให้สูงสุด
แรงดันไฟฟ้าของแผงโซลาร์เซลล์แปรผกผันกับอุณหภูมิ กระแสไฟฟ้าเป็นสัดส่วนโดยตรงกับการฉายรังสี เงื่อนไขการทดสอบมาตรฐาน (STC) ไม่ค่อยสะท้อนถึงสภาพแวดล้อมการทำงานในโลกแห่งความเป็นจริง คุณต้องประเมินว่ารูปแบบสภาพอากาศในท้องถิ่นเปลี่ยนลักษณะทางไฟฟ้าของอาเรย์ของคุณอย่างไร การไม่คำนึงถึงตัวแปรด้านสิ่งแวดล้อมเหล่านี้รับประกันความล้มเหลวของภาคสนาม
อุณหภูมิที่เย็นจัดทำให้แรงดันไฟฟ้าของแผงโซลาร์เซลล์พุ่งสูงขึ้น คุณต้องคำนวณสตริงแรงดันไฟฟ้าวงจรเปิด (Voc) สูงสุดโดยพิจารณาจากความสุดขั้วของไซต์ หาค่าสัมประสิทธิ์อุณหภูมิของโมดูล Voc จากแผ่นข้อมูล ค้นหาอุณหภูมิต่ำเป็นประวัติการณ์สำหรับสถานที่ติดตั้งของคุณโดยใช้ข้อมูล ASHRAE หรือบันทึกอุตุนิยมวิทยาในท้องถิ่น อย่าเดาเลขนี้ ใช้ข้อมูลประวัติที่ตรวจสอบแล้ว
คำนวณแรงดันไฟฟ้าที่เพิ่มขึ้นจากเส้นฐาน STC ที่ 25°C จนถึงระดับต่ำเป็นประวัติการณ์ คูณความแตกต่างของอุณหภูมิด้วยค่าสัมประสิทธิ์ เพิ่มการเพิ่มขึ้นนี้ใน STC Voc คูณผลลัพธ์ด้วยจำนวนพาเนลในชุด สตริง Voc สำหรับสภาพอากาศหนาวเย็นที่คำนวณได้จะต้องไม่เกินแรงดันไฟฟ้าอินพุต PV สูงสุดของอินเวอร์เตอร์ การไม่ปฏิบัติตามกฎนี้จะเป็นการรับประกันว่าฮาร์ดแวร์จะถูกทำลาย
ให้เราดูการคำนวณภาคสนามเชิงปฏิบัติ สมมติว่าคุณกำลังใช้แผง 400W ที่มี STC Voc อยู่ที่ 41.5V และค่าสัมประสิทธิ์อุณหภูมิที่ -0.30%/°C สถานที่ติดตั้งของคุณมีอุณหภูมิต่ำสุดเป็นประวัติการณ์ที่ -15°C อุณหภูมิที่แตกต่างจาก STC (25°C) คือ 40°C แรงดันไฟฟ้าเพิ่มขึ้น 12% (40 * 0.30%) Voc สำหรับสภาพอากาศหนาวเย็นใหม่คือ 46.48V ต่อแผง หากอินเวอร์เตอร์ของคุณมีขีดจำกัดไฟ 500V คุณสามารถต่อแผงได้สูงสุด 10 แผง (464.8V) ได้อย่างปลอดภัย การเพิ่มแผงที่ 11 จะดันสตริงไปที่ 511.28V ซึ่งจะทำให้อินเวอร์เตอร์เสียหายในตอนเช้าที่หนาวเย็น
ความร้อนจัดทำให้แรงดันไฟฟ้าแผงโซลาร์เซลล์ลดลง คุณต้องคำนวณแรงดันไฟฟ้าสูงสุดของสตริง (Vmp) ที่อุณหภูมิเซลล์การทำงานที่คาดไว้สูงสุด เซลล์แสงอาทิตย์ทำงานร้อนกว่าอากาศแวดล้อมอย่างมาก แผงติดตั้งบนหลังคาในวันที่ 40°C สามารถเข้าถึงอุณหภูมิของเซลล์ที่ 65°C หรือสูงกว่าได้อย่างง่ายดาย เนื่องจากการไหลเวียนของอากาศไม่ดีใต้โมดูล
ใช้ค่าสัมประสิทธิ์อุณหภูมิของ Vmp เพื่อคำนวณแรงดันตกคร่อมนี้ ลบแรงดันไฟฟ้าที่สูญเสียไปจาก STC Vmp คูณด้วยจำนวนแผง Vmp ของสตริงสภาพอากาศร้อนที่คำนวณได้จะต้องอยู่เหนือแรงดันไฟฟ้าในการทำงาน MPPT ขั้นต่ำของอินเวอร์เตอร์ หากลดลงต่ำกว่าเกณฑ์นี้ ระบบจะหยุดติดตามจุดกำลังสูงสุด คุณจะสูญเสียการผลิตในช่วงเวลาที่มีแสงแดดจัด
ลองใช้แผง 400W แบบเดียวกันซึ่งมี STC Vmp อยู่ที่ 34.2V และค่าสัมประสิทธิ์อุณหภูมิ -0.35%/°C บนหลังคาที่ร้อน อุณหภูมิของเซลล์สูงถึง 70°C ความแตกต่างจาก STC คือ 45°C แรงดันไฟฟ้าลดลง 15.75% (45 * 0.35%) Vmp อากาศร้อนใหม่คือ 28.81V ต่อแผง หากอินเวอร์เตอร์ของคุณต้องการแรงดันไฟฟ้า MPPT ขั้นต่ำ 200V คุณต้องมีแผงอย่างน้อย 7 แผงต่ออนุกรมกัน (201.67V) เพื่อให้ระบบติดตามได้ในช่วงคลื่นความร้อนในฤดูร้อน แผงแผง 6 แผงจะลดลงเหลือ 172.86V ส่งผลให้อินเวอร์เตอร์หลุดออกจากกรอบการติดตามที่เหมาะสมที่สุด
การเปลี่ยนแปลงอย่างรวดเร็วของแสงแดดทำให้เกิดการเลื่อนของเส้นโค้ง IV อย่างกะทันหัน การเคลื่อนตัวของเมฆ มูลนก หรือเงาที่เคลื่อนไหวจะเปลี่ยนกระแสที่มีอยู่ทันที อัลกอริธึม MPPT จะปรับแรงดันไฟฟ้าในการทำงานอย่างต่อเนื่องเพื่อค้นหาจุดกำลังสูงสุดใหม่ กระบวนการนี้เรียกว่าการล่าสัตว์ อัลกอริธึมจะต้องตอบสนองอย่างรวดเร็วเพื่อป้องกันพลังงานตกจำนวนมาก
สายไฟที่มีขนาดเหมาะสมจะป้องกันไม่ให้แรงดันไฟฟ้าลดลงต่ำกว่าเกณฑ์การติดตามระหว่างการเปลี่ยนแปลงอย่างรวดเร็วเหล่านี้ หากสายของคุณสั้นเกินไป เมฆที่ผ่านไปอาจทำให้แรงดันไฟฟ้าลดลงต่ำกว่าค่าต่ำสุด MPPT อินเวอร์เตอร์จะสูญเสียการล็อคที่จุดจ่ายไฟ มันอาจจะปิดเครื่องและเริ่มลำดับการรีสตาร์ทก็ได้ ขนาดที่เหมาะสมช่วยให้ติดตามได้อย่างมั่นคงผ่านสภาพอากาศที่แปรปรวน
เมื่ออินเวอร์เตอร์เริ่มต้นลำดับการรีสตาร์ท อาจใช้เวลาถึงห้านาทีในการซิงโครไนซ์กับกริดหรือทำให้วงจรการชาร์จแบตเตอรี่คงที่ หากคุณมีสายที่มีขนาดไม่ดีในวันที่มีเมฆบางส่วน ระบบของคุณอาจใช้เวลาครึ่งบ่ายติดอยู่ในลูปการรีสตาร์ทแทนที่จะสร้างพลังงานที่ใช้งานได้
| โปรไฟล์สภาพภูมิอากาศ | การออกแบบหลัก | สตริงข้อ จำกัด |
|---|---|---|
| หนาวจัด (เช่น มินนิโซตา) | แรงดันไฟฟ้าอินพุต PV สูงสุด (Voc) | สตริงที่สั้นกว่าเพื่อป้องกันข้อผิดพลาดของแรงดันไฟฟ้าเกินในช่วงเช้าที่ต่ำกว่าศูนย์ การยึดมั่นอย่างเข้มงวดกับคณิตศาสตร์ Voc ในสภาพอากาศหนาวเย็น |
| ความร้อนจัด (เช่น แอริโซนา) | แรงดันไฟฟ้าขั้นต่ำ MPPT (Vmp) | สายยาวขึ้นเพื่อให้แน่ใจว่าแรงดันไฟฟ้าจะอยู่เหนือเกณฑ์การติดตามเมื่ออุณหภูมิของเซลล์เกิน 70°C |
| มีแรเงาสูง / สภาพอากาศแปรปรวน | เสถียรภาพการล่าสัตว์ MPPT | สตริงที่มีความยาวปานกลางที่ให้บัฟเฟอร์แรงดันไฟฟ้าเพียงพอเพื่อให้การฉายรังสีลดลงอย่างรวดเร็วโดยไม่ต้องทริกเกอร์ลูปการรีสตาร์ท |
สถาปัตยกรรมอินเวอร์เตอร์ที่แตกต่างกันช่วยแก้ปัญหาข้อจำกัดเฉพาะของไซต์ หลังคาที่อยู่อาศัยเผชิญกับความท้าทายที่แตกต่างกันเมื่อเปรียบเทียบกับกระท่อมนอกระบบ การเลือกโทโพโลยีที่เหมาะสมจะกำหนดวิธีที่คุณโยงอาเรย์ทางกายภาพ โดยจะกำหนดความยืดหยุ่นในการออกแบบโดยรวมของคุณและกำหนดส่วนประกอบสมดุลของระบบที่ต้องการ
ช่วงการติดตามที่กว้างขึ้นรองรับความยาวของสายอักขระที่แตกต่างกันอย่างมาก ช่วยให้คุณสามารถใช้สายที่สั้นกว่าสำหรับด้านหลังคาขนาดเล็กได้ นอกจากนี้ยังอนุญาตให้ใช้สายไฟฟ้าแรงสูงที่ยาวขึ้นบนที่ยึดแบบเปิดขนาดใหญ่ การใช้ อินเวอร์เตอร์แรงดันไฟฟ้า MPPT แบบกว้าง ช่วยลดต้นทุนการเดินสาย ช่วยลดแรงดันไฟฟ้าตกคร่อมสายเคเบิลยาว ช่วยลดความจำเป็นในการใช้ฮาร์ดแวร์ตัวรวมสัญญาณที่มากเกินไป
ช่วงกว้างนี้ให้ประโยชน์ในการดำเนินงานที่ชัดเจน อินเวอร์เตอร์จะตื่นแต่เช้า และจะปิดตัวลงในตอนเย็น ให้ความยืดหยุ่นที่ดีกว่าต่อแรงดันไฟฟ้าตกที่เกิดจากอุณหภูมิ เมื่อความร้อนในฤดูร้อนฉุด Vmp ลง ระยะการติดตามที่กว้างช่วยให้มั่นใจว่าอินเวอร์เตอร์ยังคงผลิตพลังงานต่อไปโดยไม่ทำให้ออฟไลน์ลดลง
สายไฟฟ้าแรงสูงยังหมายถึงกระแสไฟฟ้าที่ลดลงด้วยกำลังไฟเท่ากัน กระแสไฟที่ต่ำกว่าจะช่วยลดขนาดลวดที่ต้องการ ซึ่งช่วยประหยัดเงินค่าทองแดงได้มาก นอกจากนี้ยังลดการสูญเสียความต้านทานในการเดินสายไฟ ซึ่งหมายความว่าพลังงานที่สร้างขึ้นบนหลังคาส่งไปยังอินเวอร์เตอร์จริงๆ มากขึ้น หน้าต่างแรงดันไฟฟ้าที่กว้างช่วยให้ผู้ติดตั้งมีอิสระในการเพิ่มประสิทธิภาพทางไฟฟ้าเหล่านี้
หลังคาที่ซับซ้อนต้องมีช่องทางการติดตามที่เป็นอิสระ คุณไม่สามารถวางแผงหันไปทางทิศตะวันออกและแผงหันไปทางทิศตะวันตกบนสายเดียวกัน พวกเขาได้รับแสงแดดสูงสุดในเวลาที่ต่างกัน การจัดการกับมุมราบ ความเอียง หรือการแรเงาที่แตกต่างกัน จำเป็นต้องมีการติดตามพลังงานแบบแยกส่วน การผูกสายที่ไม่ตรงกันเข้าด้วยกันจะบังคับให้อินเวอร์เตอร์ต้องประนีประนอม ส่งผลให้ประสิทธิภาพการทำงานของอาเรย์ทั้งหมดลดลง
อินเวอร์เตอร์อินพุต MPPT คู่ ช่วย แก้ปัญหานี้ได้ มันแยกอาเรย์ออกเป็นโซนที่แตกต่างกัน การต่อสายแบบขนานบน MPPT เดี่ยวที่มีแรงดันไฟฟ้าไม่ตรงกันถือเป็นอันตราย สตริงที่มีประสิทธิภาพต่ำที่สุดจะลากลงมาทั้งอาร์เรย์ อินพุตอิสระช่วยให้แต่ละหน้าหลังคาทำงานด้วยแรงดันไฟฟ้าที่เหมาะสมที่สุด สิ่งนี้จะเพิ่มผลผลิตของระบบโดยรวมให้สูงสุดโดยไม่คำนึงถึงการแรเงาที่ไม่สม่ำเสมอ
พิจารณาการติดตั้งที่พักอาศัยโดยมีหลังคามุงหลังคาเป็นเงาพาดผ่านหลังคาส่วนล่างทุกบ่าย หากหลังคาทั้งหมดอยู่บน MPPT เดียว เงานั้นจะทำให้การผลิตแผงที่ไม่มีร่มเงาเสียหาย ด้วยการแบ่งอาเรย์ออกเป็นสองช่องแยกกัน หลังคาด้านบนที่ไม่มีร่มเงาจะยังคงทำงานที่ความจุ 100% ในขณะที่หลังคาด้านล่างจะปรับแรงดันไฟฟ้าเพื่อรองรับการบังแดดเฉพาะที่
กฎการออกแบบสตริง MPPT ใช้กับระบบสุริยะนอกกริดแตกต่างกัน โดยทั่วไปอินเวอร์เตอร์แบบผูกกริดจะทำงานที่แรงดันไฟฟ้ากระแสตรงที่สูงกว่ามาก ซึ่งมักจะสูงถึง 600V หรือ 1,000V ระบบนอกกริดจะต้องปรับสมดุลแรงดันไฟฟ้า MPPT ของอาร์เรย์ PV กับข้อกำหนดการชาร์จของแบตเตอรี สถาปัตยกรรมมีความแตกต่างโดยพื้นฐานและต้องใช้แนวทางที่แตกต่างกันในการปรับขนาดสตริง
ตัวควบคุมการชาร์จแบบออฟกริดมักจะมีข้อจำกัดด้านแรงดันไฟฟ้าต่ำกว่าอินเวอร์เตอร์แบบสตริงที่ผูกกับกริด คุณต้องปรับขนาดสตริงเพื่อลดระดับลงเป็นแบตเตอรีแบตเตอรี 48V หรือ 24V อย่างมีประสิทธิภาพ แรงดันไฟฟ้าอินพุตเกินบนตัวควบคุมนอกกริดจะทำลายยูนิต คุณต้องจับคู่สตริง Vmp อย่างระมัดระวังกับอัตราส่วนการลดขั้นตอนเฉพาะที่กำหนดโดยเคมีของแบตเตอรี่
หากคุณป้อนไฟ 400V ลงใน MPPT นอกระบบที่ออกแบบมาเพื่อชาร์จแบตเตอรี่แบตเตอรีขนาด 48V ค่าความต่างของแรงดันไฟฟ้าจะมีมาก ตัวควบคุมจะต้องระบายแรงดันไฟฟ้าส่วนเกินออกเป็นความร้อน แม้ว่าคอนโทรลเลอร์จะได้รับการจัดอันดับไว้ที่ 400V แต่การทำงานที่ส่วนต่างสุดขั้วนั้นจะลดประสิทธิภาพ และทำให้อายุการใช้งานของพัดลมระบายความร้อนและตัวระบายความร้อนภายในสั้นลง ระบบนอกกริดจะได้รับประโยชน์จากการรักษาแรงดันไฟฟ้าของ PV ให้ใกล้กับแรงดันไฟฟ้าของแบตเตอรี่มากขึ้น ในขณะที่ยังคงให้พื้นที่ว่างเพียงพอสำหรับ MPPT ในการทำงาน
การกำหนดขนาดสายอักขระที่ไม่ดีจะส่งผลที่ตามมาในโลกแห่งความเป็นจริง โปรแกรมติดตั้งมักจะอาศัยคณิตศาสตร์ STC พื้นฐาน แนวทางที่ขี้เกียจนี้รับประกันความล้มเหลวของฟิลด์ คุณต้องเข้าใจความเสี่ยงเฉพาะที่เกี่ยวข้องกับการคำนวณแรงดันไฟฟ้าที่ไม่เหมาะสม เพื่อปกป้องการลงทุนของคุณและรับประกันการผลิตไฟฟ้าที่เชื่อถือได้
บางครั้งผู้ติดตั้งจะสร้างสตริงที่แทบจะไม่ตรงตามแรงดันไฟฟ้า MPPT ขั้นต่ำที่ STC นี่เป็นข้อผิดพลาดร้ายแรง ในช่วงหน้าร้อน อุณหภูมิของเซลล์จะพุ่งสูงขึ้น Vmp ลดลงอย่างมาก แรงดันไฟฟ้าที่สายอยู่ต่ำกว่าเกณฑ์การติดตามของอินเวอร์เตอร์ ระบบจะเป็นอัมพาตอย่างแน่นอนเมื่อดวงอาทิตย์ส่องแสงจ้าที่สุด
ซึ่งจะทำให้อินเวอร์เตอร์ปิดตัวลงอย่างแน่นอนเมื่อมีรังสีสูงสุด คุณสูญเสียชั่วโมงการผลิตสูงสุด ระบบเข้าสู่วงจรที่น่าหงุดหงิดของการตื่นขึ้น พยายามติดตาม ล้มเหลว และปิดเครื่อง บัฟเฟอร์การคำนวณ Vmp ขั้นต่ำเทียบกับอุณหภูมิท้องถิ่นสูงสุดในอดีตเสมอ เพิ่มแผงพิเศษหนึ่งหรือสองแผงเพื่อให้แน่ใจว่าสตริงจะอยู่ภายในกรอบเวลาประสิทธิภาพ
สตริงที่มีขนาดต่ำกว่าปกติยังประสบปัญหาการเริ่มต้นล่าช้าในตอนเช้าอีกด้วย หากสายไฟขาดแรงดันไฟฟ้าเพียงพอ อินเวอร์เตอร์จะไม่ได้ใช้งานเป็นเวลาหลายชั่วโมงหลังพระอาทิตย์ขึ้น เพื่อรอให้แผงสร้างแรงดันเพียงพอที่จะปลุกระบบ คุณสูญเสียการผลิตในตอนเช้าอันมีค่าเพียงเพราะว่าสายสั้นเกินไปหนึ่งแผง
การกดใกล้กับแรงดันไฟฟ้าสูงสุดสัมบูรณ์มากเกินไปก็เป็นอันตรายไม่แพ้กัน ผู้ติดตั้งต้องการเพิ่มความยาวของสายอักขระให้สูงสุดเพื่อประหยัดค่าสาย สิ่งนี้เสี่ยงต่อข้อผิดพลาดของแรงดันไฟฟ้าเกินในช่วงอากาศหนาวเย็นในฤดูหนาว แม้ว่าแรงดันไฟฟ้าจะต่ำกว่าเส้นฟอลต์ แต่ไฟฟ้าแรงสูงจะบังคับให้อินเวอร์เตอร์ทำงานไม่มีประสิทธิภาพ
อินเวอร์เตอร์จะสร้างความร้อนส่วนเกินเมื่อลดแรงดันไฟฟ้ากระแสตรงที่สูงมาก การย่อยสลายเนื่องจากความร้อนจะทำให้อายุการใช้งานของตัวเก็บประจุภายในสั้นลง ใช้ขอบเขตความปลอดภัยที่เข้มงวด 10-15% ระหว่าง Voc ในสภาพอากาศหนาวเย็นที่คำนวณไว้กับขีดจำกัดอินพุตสูงสุดของอินเวอร์เตอร์ บัฟเฟอร์นี้ปกป้องฮาร์ดแวร์จากความผิดปกติของสภาพอากาศที่ไม่คาดคิด
เมื่ออินเวอร์เตอร์ร้อนเกินไป อินเวอร์เตอร์จะเริ่มต้นการลดระดับความร้อน มันจำกัดกำลังไฟฟ้าที่ส่งออกโดยไม่ตั้งใจเพื่อป้องกันวงจรภายในจากการหลอมละลาย คุณอาจมีอาร์เรย์ 10kW บนหลังคา แต่หากอินเวอร์เตอร์มีความร้อนสูงเกินไปเนื่องจากแรงดันไฟฟ้าที่สายมากเกินไป อินเวอร์เตอร์อาจทำให้เอาต์พุตลดลงเหลือ 7kW คุณสูญเสียพลังงาน 30% เพียงเพราะระบบไม่สามารถระบายความร้อนได้เร็วเพียงพอ
MPPT ควบคุมแรงดันไฟฟ้า แต่ก็มีขีดจำกัดกระแสที่เข้มงวดเช่นกัน ผู้ติดตั้งมักจะเน้นไปที่แรงดันไฟฟ้าทั้งหมดและไม่สนใจกระแสไฟฟ้าลัดวงจรสูงสุด (Isc) การโอเวอร์แอมป์ MPPT มักเกิดขึ้นเมื่อวางสายมากเกินไปแบบขนานในช่องอินพุตเดียว
หากกระแสอาเรย์เกินขีดจำกัดการใช้งานของอินเวอร์เตอร์ ระบบจะตัดกำลัง อินเวอร์เตอร์จะเพิ่มแรงดันไฟฟ้าเทียมเพื่อจำกัดการไหลของกระแสไฟฟ้า ส่งผลให้ระบบออกจากจุดกำลังไฟที่เหมาะสมที่สุด หากกระแสไฟฟ้าเกินพิกัด Isc สูงสุดสัมบูรณ์ คุณจะเสี่ยงต่อการละลายบัสบาร์ภายใน ตรวจสอบทั้ง Voc สำหรับสภาพอากาศหนาวเย็นและ Isc สำหรับสภาพอากาศร้อนโดยเทียบกับขีดจำกัดของเอกสารข้อมูลเสมอ
| พารามิเตอร์ กลยุทธ์การกำหนด | ขนาด เกินขีดจำกัด สาเหตุ: | ต่ำกว่าขีดจำกัด สาเหตุ: |
|---|---|---|
| แรงดันไฟฟ้า (Voc / Vmp) | ฮาร์ดแวร์เสียหายทันที ตัวเก็บประจุขาด การรับประกันเป็นโมฆะ | ความล้มเหลวในการเริ่มต้น การสูญเสียการติดตาม MPPT การผลิตลดลงอย่างมากในช่วงฤดูร้อน |
| ปัจจุบัน (Isc / Imp) | ขั้วหลอมละลาย ฟิวส์ขาด การควบคุมความร้อน การตัดไฟ | การใช้ความสามารถของอินเวอร์เตอร์น้อยเกินไป ส่งผลให้ผลผลิตพลังงานโดยรวมลดลง |
การปรับข้อกำหนดของโครงการให้สอดคล้องกับการจัดซื้อฮาร์ดแวร์ต้องใช้แนวทางที่เป็นระบบ คุณไม่สามารถคาดเดาความยาวของสตริงได้ คุณต้องปฏิบัติตามกรอบทางคณิตศาสตร์ที่เข้มงวดเพื่อความปลอดภัยและประสิทธิภาพ ใช้ขั้นตอนต่อไปนี้เพื่อวางแผนสถาปัตยกรรมระบบของคุณก่อนที่จะซื้อฮาร์ดแวร์ใดๆ
ตอบ: แรงดันไฟฟ้าขาเข้าของ PV คือขีดจำกัดความปลอดภัยสูงสุดก่อนที่ฮาร์ดแวร์จะเสียหายถาวร ช่วงแรงดันไฟฟ้า MPPT คือช่วงการทำงานที่อินเวอร์เตอร์จะติดตามและเพิ่มประสิทธิภาพการผลิตพลังงานอย่างมีประสิทธิภาพ การใช้แรงดันไฟฟ้าอินพุตเกินจะทำลายหน่วย ในขณะที่การตกอยู่นอกช่วง MPPT จะส่งผลให้ผลผลิตพลังงานลดลงเท่านั้น
ตอบ: อินเวอร์เตอร์จะไม่รักษาความเสียหายถาวร แต่จะทำให้ประสิทธิภาพการทำงานลดลงอย่างรุนแรง โดยสูญเสียความสามารถในการติดตามจุดกำลังไฟสูงสุด ส่งผลให้ผลผลิตพลังงานลดลง การตัดทอนที่อาจเกิดขึ้น และการแปลงพลังงานที่ไม่มีประสิทธิภาพในช่วงเวลาที่มีแสงแดดส่องถึงสูงสุด
ตอบ: อินเวอร์เตอร์ต้องการแรงดันไฟฟ้าขั้นต่ำเพื่อจ่ายไฟให้กับรีเลย์ภายใน โปรเซสเซอร์ และยูนิตตรวจสอบ จนกว่าแผงโซลาร์เซลล์จะสร้างแรงดันไฟฟ้าพื้นฐานนี้ในตอนเช้า อินเวอร์เตอร์จะยังคงอยู่ในโหมดสลีปและไม่สามารถเริ่มแปลงไฟ DC เป็นไฟ AC ได้
ตอบ: มีช่องทางการติดตามที่เป็นอิสระ ซึ่งช่วยให้อาร์เรย์หันหน้าไปในทิศทางที่แตกต่างกันหรือมีเงาที่แตกต่างกันเพื่อทำงานที่แรงดันไฟฟ้าที่เหมาะสมที่สุดโดยไม่ต้องลากส่วนที่เหลือของระบบลงไป แยกแผงที่มีประสิทธิภาพต่ำกว่าออกจากสายที่แข็งแรง
ตอบ: ให้ความยืดหยุ่นมากขึ้นในการกำหนดขนาดสาย คุณสามารถออกแบบสายที่สั้นลงสำหรับพื้นที่หลังคาขนาดเล็กหรือสายที่ยาวกว่าได้ เพื่อประหยัดการเดินสายไฟ ขณะเดียวกันก็รักษาการผลิตที่มั่นคงในช่วงอุณหภูมิที่ผันผวนอย่างรุนแรง ป้องกันไม่ให้ระบบออฟไลน์ในช่วงคลื่นความร้อนในฤดูร้อน
ตอบ: การที่เมฆเคลื่อนผ่านทำให้กระแสไฟฟ้าลดลงอย่างกะทันหัน ทำให้จุดกำลังที่เหมาะสมที่สุดบนเส้นโค้ง IV เลื่อนไป อัลกอริธึม MPPT จะต้องปรับแรงดันไฟฟ้าอย่างรวดเร็วเพื่อค้นหาจุดสูงสุดใหม่ การกำหนดขนาดสายที่เหมาะสมช่วยให้มั่นใจได้ว่าแรงดันไฟฟ้าจะคงอยู่ภายในหน้าต่างการติดตามในระหว่างที่สภาพแวดล้อมเปลี่ยนแปลงอย่างรวดเร็ว
